Grunderna för elstängsel
Elstängslets komponenter
Ett elstängsel ska vara säkert för dina djur, oavsett om det är tillfälligt eller permanent. Här hittar du information om hur ett elstängsel fungerar.
God ledningsförmåga och jordning
.Två överväganden att ta hänsyn till för ett säkert och effektivt elstängsel:
- Välj tråd med god ledningsförmåga.
- Kontrollera jordförhållandena.
Strömmen i en elstängselkrets måste gå genom tre delar för att man ska få en sluten krets. Dessa delar är tråden, djuret och jorden.
Hur fungerar motstånd och jordning?
Från aggregatet går strömmen ut i tråden. Tråden får kontakt med djuret som leder strömmen vidare ned i marken. Strömmen i marken går tillbaka till aggregatet genom jordspettet. Kretsen är sluten.

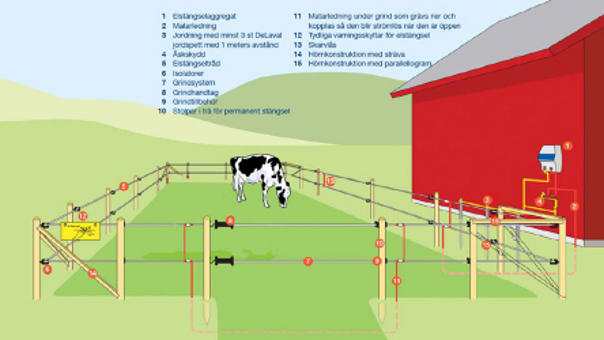

Motståndet (R) i tråd, jordning och djur/undervegetation visas i bilden. Aggregatet registrerar summan av motstånden och anpassar driften därefter. Spänningen från aggregatet fördelas över de tre motstånden, beroende på deras storlek.
Om motståndet i tråden är stort, leder detta till ett stort spänningsfall. Vid aggregatet kan spänningen vara 5000 V men en bit ut på tråden är spänningen bara 2500 V. Om tråd med god ledningsförmåga (lågt motstånd) används blir spänningen vid aggregatet och ute på tråden nästan lika, dvs. 5000 V resp. 4800 V. Detta beroende på att motståndet i tråden är så litet.
Motståndet hos djur/undervegetation
Kan variera från mycket stort (ingen undervegetation, inga djur) till mycket litet (mycket undervegetation, djur som vidrör stängslet). Detta är svårt/omöjligt att veta i förväg.
Det viktiga är att man ger aggregatet möjlighet att känna av vad som händer på tråden. Detta gör man genom att se till att djur/gräs är den faktor som orsakar störst motstånd i stängselsystemet. Summan av motståndet i tråd och jord måste var så liten som möjligt för att detta ska klaras.
Motstånd i jord
Ska därmed också vara litet. Detta uppnår man genom att ha många jordspett med stor och bra kontaktyta med jorden. Det enda sättet att veta om motståndet är stort eller litet i jordningen är att mäta med en Digital voltmeter (DVM). Om motståndet är stort får man ett stort spänningsfall över jordspettet, dvs DMV'n visar stort utslag >0,3 kV. Är motståndet litet visar DVM'n lite.
De viktigaste förutsättningarna för ett fungerande elstängsel är att hålla motståndet i tråd och jord så litet som möjligt. Då kommer alltid motståndet från djur och undervegetation att vara störst. Aggregatet kommer därmed att känna av förändringar i belastningen pga mer undervegetation, ändra sin driftspunkt och hålla spänningen uppe.
Aggregat med styrka och kvalitet
DeLaval elstängselaggregat ligger i frontlinjen på marknaden och följar EU-reglerna. Aggregatens höljen är tillverkade av kraftig polykarbonat (PC) för bästa skydd.
5 joules regeln EN norm 60335-2-76/AD
Regeln begränsar standard aggregat upp till 5 Joule i utgående energi. Aggregat över 5 Joule i utgående energi tillåts endast vid “Intelligenta” aggregat med fördröjning Intelligenta aggregatet har en fördröjningstid innan den ökar energin, medan den samtidigt kontrollerar stängselsituationen.
"Intelligenta” aggregat med fördröjning är tillåtna att överskrida 5 Joules utgående energi upp till max 15 Joule. "Intelligenta” aggregat med fördröjning måste ha följande symbol på huset:
Larmfunktion måste finnas med ljud och visuellt på intelligenta aggregat.
